案例实操丨集中式馈线自动化FA试验方法

时间:2023-10-24 09:35  来源:未知  阅读次数: 复制分享 我要评论

  集中式馈线自动化FA调试是通过在主站增加注入系统,模拟故障前端开关柜及变电站上送故障信息(实际开关不动作),通过在现场环网柜、柱上开关增加模拟盒子,对母线故障、柜间故障、分支故障、主线故障、分支故障进行模拟,验证主站的集中式馈线自动化策略是否准确,能否自动完成故障点隔离和非故障区域恢复供电,通过模拟盒子动作情况判断全自动集中式馈线自动化策略是否正确。

  试验内容:国网某供电公司10kV元六线集中式馈线自动化FA调试

  试验设备:配电之星-P2200 配电自动化终端测试仪1台,WDS-3 配电开关模拟试验盒3台、FA虚拟终端软件1套



  1、测试前准备

  1)现场勘察单:勘查现场情况与主站是否一致。

  2)线路单线图:反应线路各开关的连接关系。3)配电第二种工作票:确保各项准备措施,人员分工及安全防护手续齐全。

  2、测试过程

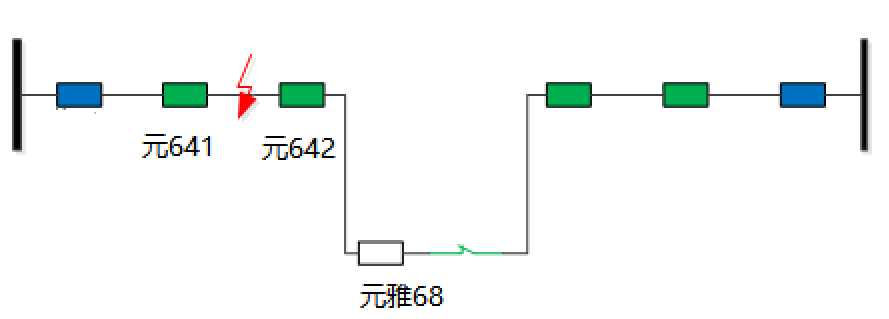

  模拟10kV元六线主线元641与元642开关之间故障,故障点如下图:

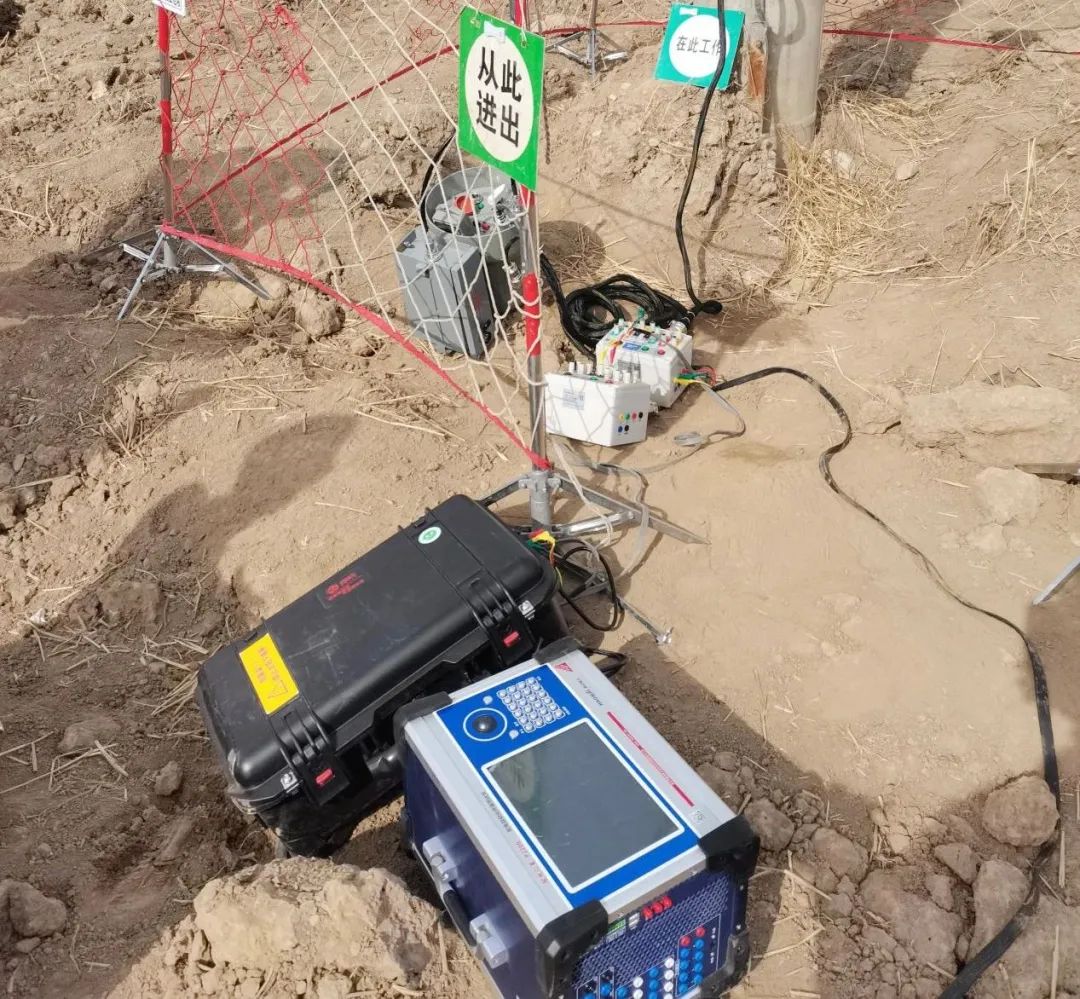

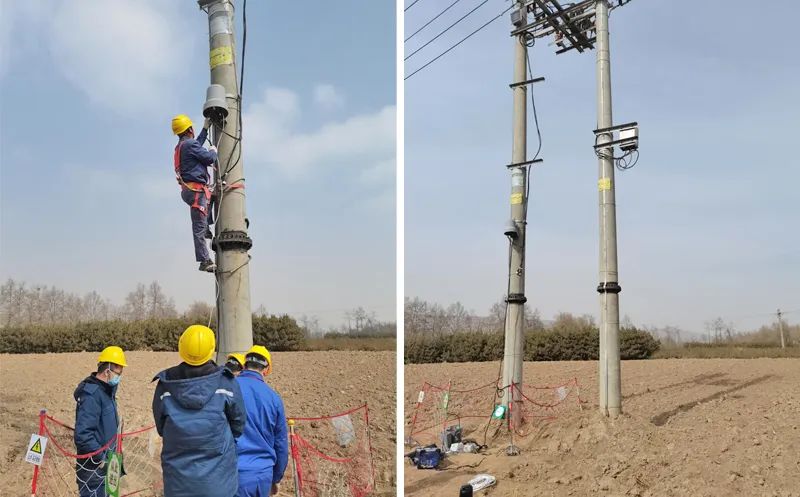

  1) 用WDS-3 配电开关模拟试验盒分别接入元641、元642和元雅68三个开关,断开FTU跳合闸压板,拔掉14芯航插和6芯电流航插,将新航插14芯和6芯端分别接入FTU,航插26芯端接入模拟试验盒。2)将配电之星-P2200 配电自动化终端测试仪故障电流输出加到元641模拟试验盒右侧的电流接线插孔上,模拟试验盒通过航插接到终端。


  3)接线完成后,与主站进行三遥测试,检查三遥功能是否正常。4)与主站厂家或局方自动化人员确定DA断路器执行模式为交互执行,DA断路器运行方式为在线。5)与主站厂家或局方自动化人员联系并在约定时间用配电自动化终端测试仪向元641开关注入故障电流,用FA虚拟终端测试系统模拟变电站出线开关跳闸和出线开关故障电流。6)主站厂家、局方、武汉豪迈测试工程师通过告警窗核查主站系统采集故障信号是否完整并及时,故障分析后弹出的故障隔离策略是否正确。7)自动化或调度人员按照主站系统弹出的故障隔离策略下发遥控指令,进行故障隔离和供电恢复处理,同时主站人员与终端现场人员确认现场开关分合情况是否与主站系统开关变位一致。8)与主站厂家或自动化人员联系恢复线路初始状态,并确认开关状态及保护信号状态恢复正常。9)半自动测试完成之后可以再进行一次全自动测试。

  3、测试结果

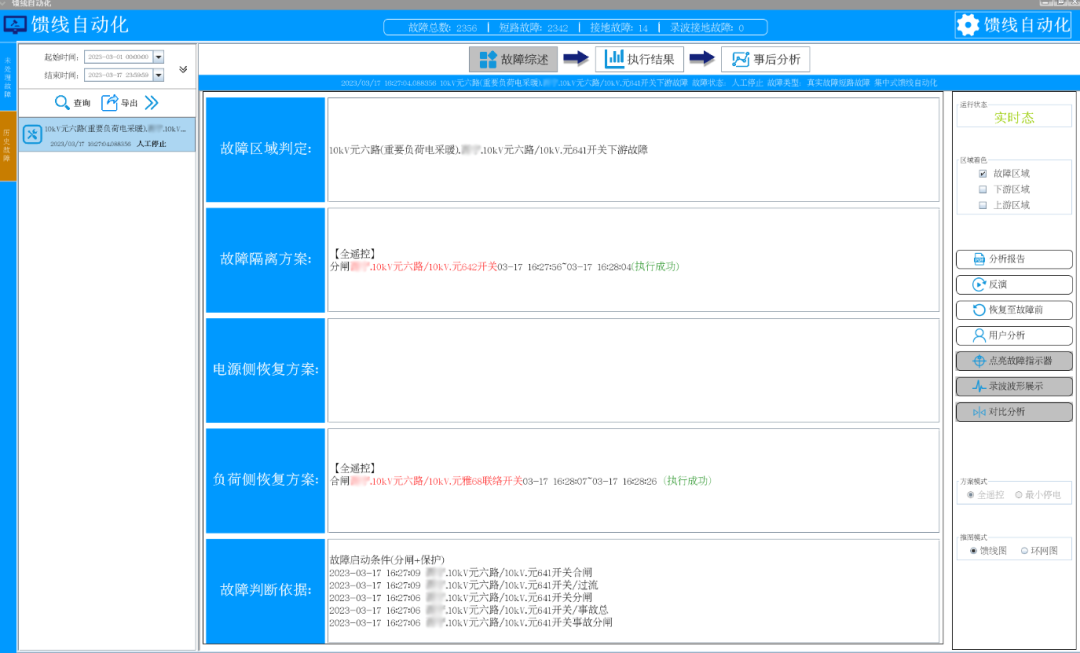

  故障隔离方案为:断开元642开关。

  恢复供电方案:合上元雅68联络开关。


  此次试验验证了配电网自动化主站系统的信号接收情况和馈线故障处理功能等指标是否达到设计要求并满足自身需求,进一步改进终端信号处理能力和通信传输情况,促进了配电网自动化系统故障处理功能实用化水平大幅提升。
